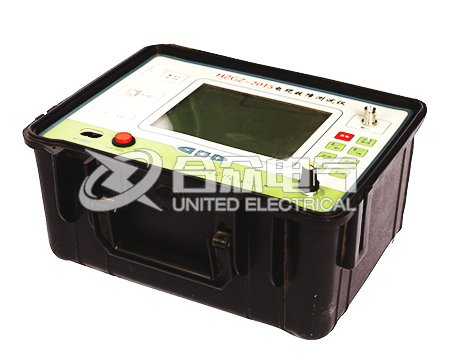

如何准确判断查找电缆故障方法?电缆是信号设备的重要组成部分，但在使用过程中，一般使用者很难找准故障点，而且又不知道什么原因。因此，迅速查找电缆故障，判断故障点显得尤为重要。DFDL-S电缆故障测试仪是一套综合性的电缆故障探测仪，能对电缆的短路和电缆的断线、接触不良等故障进行测试。合众电气通过总结以往的经验，对影响电缆故障测试仪测试准确性的因素分析如下。

  调整电缆故障测试仪波速方法

  既然调整波速的准确度与测试的准确度息息相关，因此调整波速就成为解决问题的关键。 准确调整波速至少需要 2 个条件: ①被测电缆的长度;②被测电缆有一根芯线良好，不断线，不接地。

  a.调整测量范围。将已知长度的被测电缆一根良好的芯线接在电力电缆故障测试仪的输出端口，与红夹子线相连，黑夹子线与地相连，或与本电缆另外一根良好的芯线相连，改变测量范围,与电缆的实际长度相 匹配。如果电缆的实际长度小于161.4m，则测量范围调至161.4 m; 如果电缆的实际长度大于161.4 m,小于322. 8 m,则测量范围调至322.8 m，依此类推。

  b.预设波速。在200～220m / μs之间随便设 一个波速，作为初次测试的波速进行测量。设初测的波速在200～220 m /μs之间是因为平时所用信 号电缆一般都在这个范围。这一步很关键，如果不 设这一步，则初测的电缆长度与实际电缆长度相差很大，下一步不好调整。

  c.初步测试。调整增益，按下采样键，重复几次，可以调整出如图4 所示波形。把光标移到图所示位置，此时屏幕上方将出现故障点距离。同一波型，光标位置不一样，显示的故障距离就不 一样，因此，调整光标也很关键。

  d.调整波速。测出故障点距离后，与实际电缆长度对比。若屏幕上方显示的故障点距离与实际 电缆长度一样，则当初所设波速，即屏幕显示波速 即为电缆的实际波速，测试本电缆任一点故障时， 可以此波速为基准进行测试; 若屏幕上方显示的故 障点距离与实际电缆长度不一样，则可以在光标不 动的情况下，单纯调整波速，可大可小，使屏幕上方故障的距离与电缆的实际长度一样，则此时所调波速即为电缆的实际波速，测试本电缆故障时，可以此波速为基准进行测试。
